EL1704H ,HDMI 4画面显示KVM 切换器

功能特性多屏显示,自由切换将带 17.3" LCD 显示屏的KVM控制台整合于1U高度的抽屉式工作台,方便安装。支持画面分割,可调分屏模式键盘鼠标使用USB接口方便连接计算机端口支持 MS windows, Netware, Unix, Linux支持iMAC, Power MAC以及带有USB连接的Sun Micro系统无需软件---通过遥控器,按钮进行计算机选择,用于切换及分割支持热插拨–无须关闭LCD控制台就可移除计算机

了解更多请致电:139 2849 1187

概述

17.3寸 LCD矩阵HDMI分屏4口分割四进一出 KVM。控制台:将键盘、LCD 显示器和触控板整合于一个抽屉式工作台,为KVM切换器技术提供一种节省空间的便捷操作模式。翻盖为LCD显示屏;基座为键盘和触控板。拨开左右端锁扣,将 KVM 模组拉出;打开LCD显示屏;即可进行操作。操作结束后,关闭翻盖,将 KVM模组推回机架。

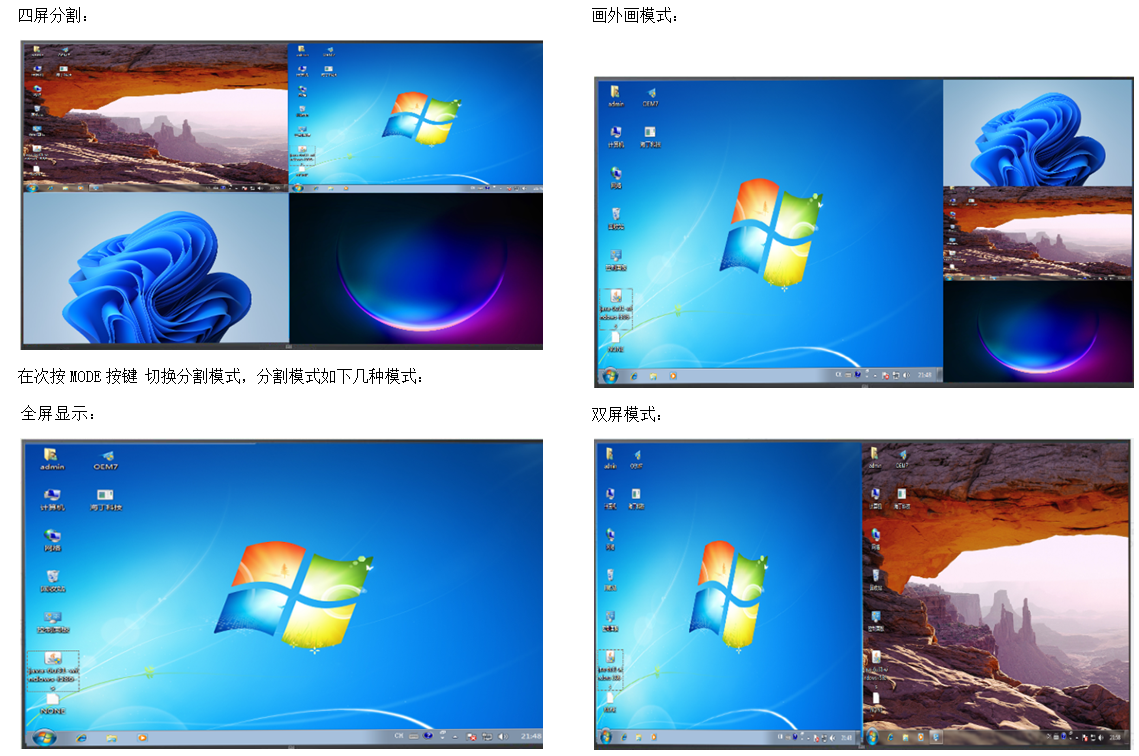

17.3寸 LCD矩阵HDMI分屏4口分割 四进一出 KVM ,99键盘键盘和触摸板鼠标, 矩阵HDMI分屏4口分割功能可把输出单独显示1台服务器画面,民可以把屏幕分割成2台服务器显示画面,还可以把屏幕分割成4个服务器显示画面。

键盘及鼠标可以设置为同时对四台服务器进行工作(同步模式),也可以设置为单台服务器使用鼠标(单模式)。安装简单快捷,只需将线缆插入对应端口即可。无需安装光盘,无需复杂的安装程序,也不存在不兼容的问题。

LCD KVM系列是省时、省钱的最佳选择。因为可以通过一个主控端控制所有主机,所以使用LCD KVM:(1)避免了为每台主机配置键盘、鼠标、显示器的费用支出;(2)节省了工作空间;(3)省电:(4)避免了不断从一台电脑移动到另一台电脑的麻烦。

1.2  功能特性

Ø  将带 17.3" LCD 显示屏的KVM控制台整合于1U高度的抽屉式工作台,方便安装。

Ø  支持画面分割,可调分屏模式

Ø  键盘鼠标使用USB接口方便连接计算机端口

Ø  支持 MS windows, Netware, Unix, Linux

Ø  支持iMAC, Power MAC以及带有USB连接的Sun Micro系统

Ø  无需软件---通过遥控器,按钮进行计算机选择,用于切换及分割

Ø  支持热插拨–无须关闭LCD控制台就可移除计算机


产品规格:






特性

17.3寸   LCD矩阵HDMI分屏4口分割四进一出   KVM

PC   端口连接

HDMI

PC端口

4

切换方式

遥控.面板按键

LCD 控制端与PC最大距离

5

LCD   分辨率

1920*1080   DDC2B

LCD   指示灯

端口指示线灯

4

Num   Lock

1

Caps   Lock

1

Scroll   Lock

1

最多PC连接

4

电源

AC220V

外壳

金属

操作温度

0~50℃

储存温度

 -20~60℃

湿度

0~95%,   Non-Condensing

重量

15.1kg

空间

19寸机架1U

尺寸(长x宽x高)

580   * 450* 44(mm)



前视图


编码

部件

功能描述

1

手柄

拉动此手柄将KVM模组拉出;推动此手柄将模组推回

2

LCD显示屏

将KVM模组拉出后,打开翻盖即可看到LCD显示屏

3

LCD控制

LCD屏幕开关按钮、LCD屏幕位置和图像设置的按钮

4

端口切换按钮

按此按钮将此端口所接主机切换为KVM当前画面

5

端口指示灯

鼠标操作时,选择端口指示灯

6

键盘

7

触控板

8

机架支架

支架位于设备两侧用于将设备底盘固定在机架上。

9

Lock指示灯

此分别为Num Lock, Caps Lock和Scroll Lock的指示灯。


锁扣

要在机架上自由抽拉控制台,首先必须将此锁扣按到里面

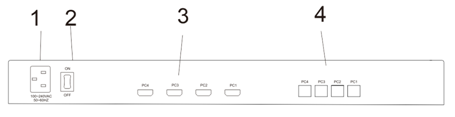

后视图


编码

部件

功能描述

1

电源插口

此为标准3孔AC电源插口。将AC电源线插入此插口

2

电源开关

此为标准按钮开关,用于开启/关闭设备电源

3

PC   HDMI端口

使用HDMI 线缆连接 服务至 此端口

4

PC   USB 端口

使用USB 线缆连接 服务至 此端口
