EL1708C/EL1716C/EL1732C Cat5 LCD KVM多电脑切换器

功能特性将带 17"或 19" LCD 显示屏的KVM控制台整合于1U高度的抽屉式工作台,方便安装。KVM 使用Cat5接口连接,与服务器可达40M 。支持混合界面(PS/2 & USB)方便连接计算机端口支持 MS windows, Netware, Unix, Linux支持iMAC, Power MAC以及带有USB连接的Sun Micro系统无需软件---通过OSD菜单,按钮和热键进行计算机选择提供多种热键(Scroll-Lock/ Cap-Lock/ Num-Lock/ L-Alt/ L-Ctrl/ L-Win/ R-Alt/ R-Ctrl/R-Win)用于切换计算机端口和呼出OSD菜单。提供访问控制列表功能,可存储8个独立的用户帐号。支持热插拨–无须关闭LCD控制台就可移除计算机支持两种用户级别,可搜索计算机/服务器名称。切换计算机时可以保存键盘状态信息(如还IP远程功能可在局域网内操作管理服务器)

了解更多请致电:139 2849 1187

型号:EL1708C/EL1716C/EL1732C(可选19寸及其它尺寸屏幕)

概述

17 8 PORT/ 16 Port/32Port19 8 PORT/ 16 Port/32Port系列LCD KVM控制台:将键盘、LCD 显示器和触控板整合于一个抽屉式工作台,为KVM切换器技术提供一种节省空间的便捷操作模式。翻盖为LCD显示屏;基座为键盘和触控板。拨开左右端锁扣,将 KVM 模组拉出;打开LCD显示屏;即可进行操作。操作结束后,关闭翻盖,将 KVM模组推回机架。

17 8 PORT/ 16 Port是整合17LCD,101键盘和触摸板鼠标和816口混接式KVM为一体的控制设备。 19 8 PORT/ 16 Port是整合19LCD,104键盘和触摸板鼠标和816口混接式KVM为一体的控制设备.通过使用 LCD KVM控制台,您可以省钱省力地实现对多台主机的轻松访问。

17 8 PORT/19 8 PORT LCD KVM单机可以控制多达8台主机。17 16 PORT/1916 PORT LCD KVM单机可以控制多达16台主机。

主要特性包括OSD菜单,密码安全机制,热键控制以及自动扫描功能。键盘及鼠标模拟可同时进行计算机开机工作。可以通过键盘调出的OSD (On Screen Display)屏幕显示菜单,也可以使用键盘的热键组合输入,便捷的访问所有连接主机。自动扫描功能可以对所连接的主机操作状态逐个进行自动扫描和监视。安装简单快捷,只需将线缆插入对应端口即可。无需安装光盘,无需复杂的安装程序,也不存在不兼容的问题。

LCD KVM系列是省时、省钱的最佳选择。因为可以通过一个主控端控制所有主机,所以使用LCD KVM:(1)避免了为每台主机配置键盘、鼠标、显示器的费用支出;(2)节省了工作空间;(3)省电:(4)避免了不断从一台电脑移动到另一台电脑的麻烦。

注意: MacSun主机必须使用USB线缆进行连接。

1.2  功能特性

Ø  将带 17"或 19" LCD 显示屏的KVM控制台整合于1U高度的抽屉式工作台,方便安装。

Ø  支持混合界面(PS/2 & USB)方便连接计算机端口

Ø  支持 MS windows, Netware, Unix, Linux

Ø  支持iMAC, Power MAC以及带有USB连接的Sun Micro系统

Ø  无需软件---通过OSD菜单,按钮和热键进行计算机选择

Ø  提供多种热键(Scroll-Lock/ Cap-Lock/ Num-Lock/ L-Alt/ L-Ctrl/ L-Win/ R-Alt/ R-Ctrl/R-Win)用于切换计算机端口和呼出OSD菜单。

Ø  提供访问控制列表功能,可存储8个独立的用户帐号。

Ø  支持热插拨–无须关闭LCD控制台就可移除计算机

Ø  支持两种用户级别,可搜索计算机/服务器名称。

Ø  切换计算机时可以保存键盘状态信息

前视图



编码

部件

功能描述

1

手柄

拉动此手柄将KVM模组拉出;推动此手柄将模组推回

2

LCD显示屏

将KVM模组拉出后,打开翻盖即可看到LCD显示屏

3

LCD控制

LCD屏幕开关按钮、LCD屏幕位置和图像设置的按钮

4

端口切换按钮

按此按钮将此端口所接主机切换为KVM当前操作主机

5

端口指示灯

端口切换操作配置1个端口指示灯:指示灯呈红色表示此端口所连接主机电源已开启并正在运行指示灯呈绿色表示此端口所连接主机是KVM当前操作主机指示灯呈绿色且循环闪烁表示端口正处于自动扫描模式下

6

键盘

7

触控板

8

LCD电源

指示灯亮且呈绿色,表示此设备正在接受电源。

9

机架支架

支架位于设备两侧用于将设备底盘固定在机架上。

10

Lock指示灯

此分别为Num Lock, Caps Lock和Scroll Lock的指示灯。

11

锁扣

要在机架上自由抽拉控制台,首先必须将此锁扣按到里面

12

USB

前置USB ,可连接键盘、鼠标使用(可选)

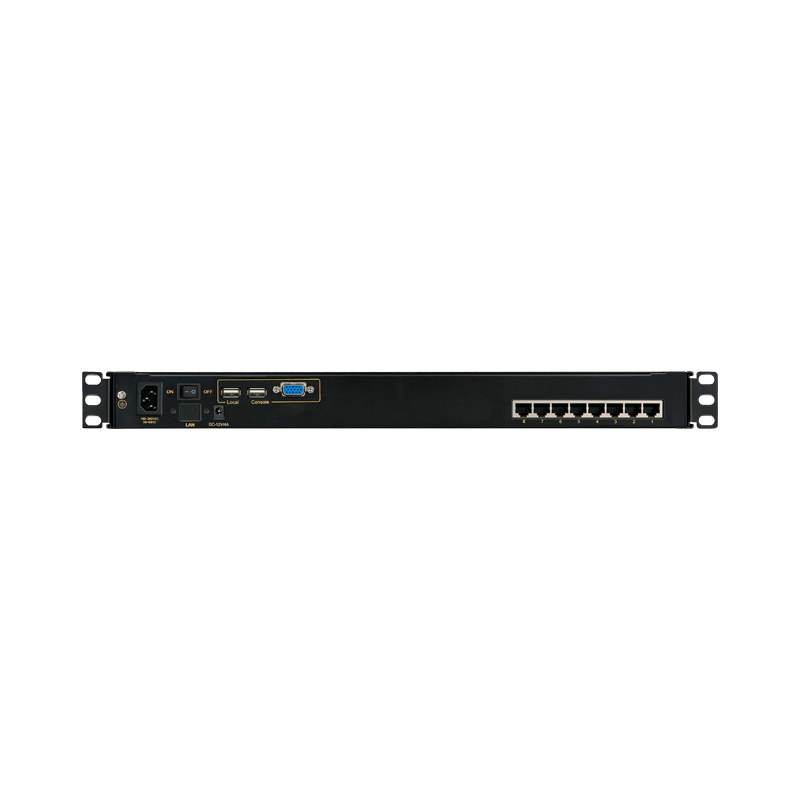

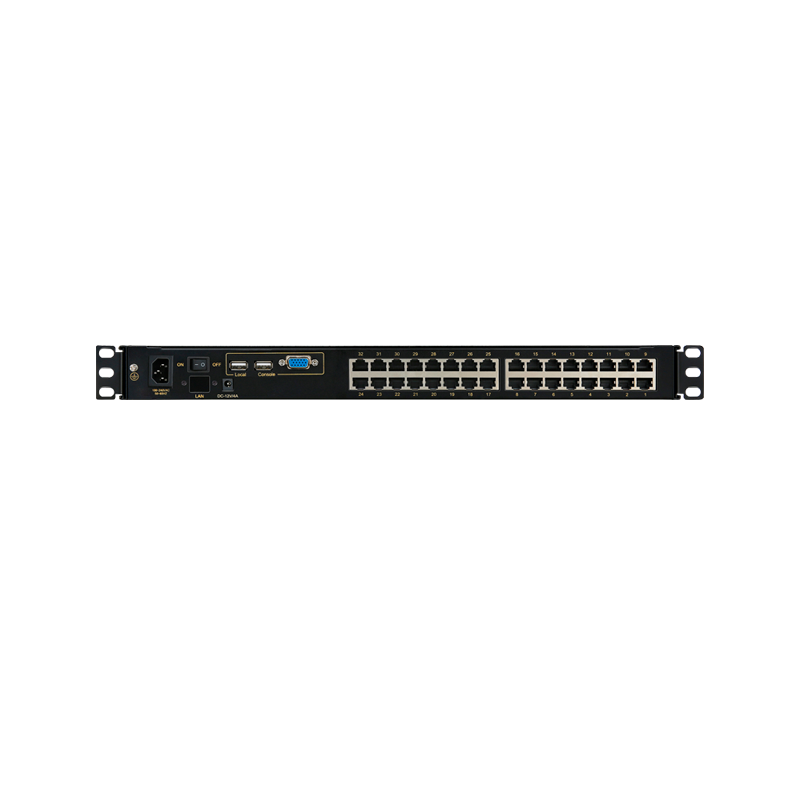

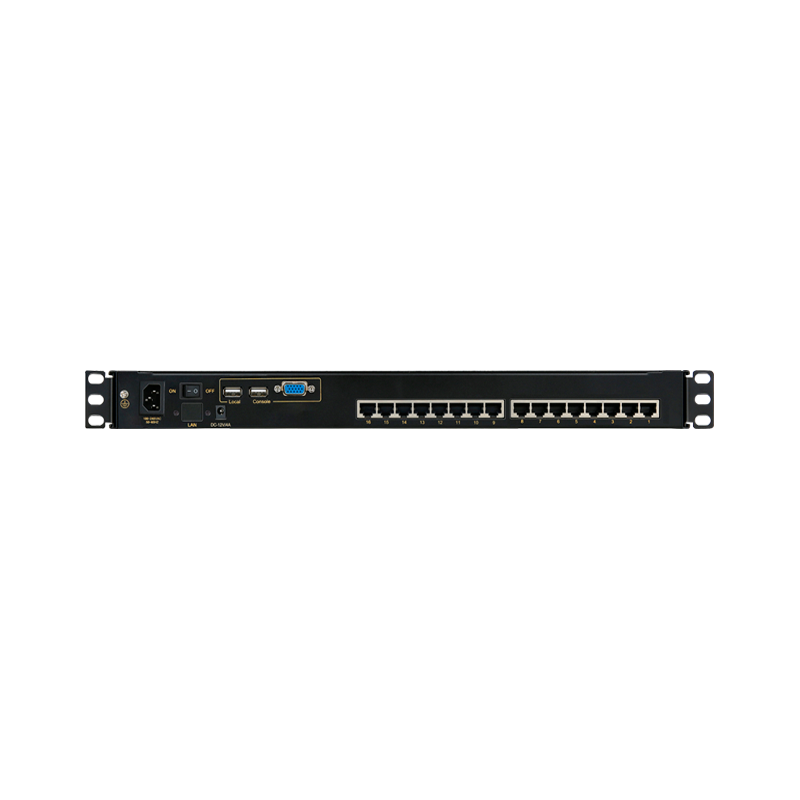

后视




编码

部件

功能描述

1

电源插口

此为标准3孔AC电源插口。将AC电源线插入此插口

2

电源开关

此为标准按钮开关,用于开启/关闭设备电源

3

PC端口

请将连接主机的线缆插入此端口



产品规格





特性

178 prot

1716 prot

198prot

1916 prot

17/1932prot

PC 端口连接

Cat 5

Cat5

PC端口

8

16

8

16

32

切换方式

OSD菜单.热键.面板按键

OSD菜单.热键.面板按键

LCD 控制端与PC最大距离

5

5

LCD 分辨率

1280 * 1024 DDC2B

1280 * 1024 DDC2B

LCD 指示灯

电源指示灯

2

2

2

2

2

选择指示灯

8

16

8

16

32

开机在线灯

8

16

8

16

32

Num Lock

1

1

1

1

1

Caps Lock

1

1

1

1

1

Scroll Lock

1

1

1

1

1

安全性能

提供访问控制列表功能。


OSD 菜单支持多种语言

支持8种语言(英语,法语,德语,意大利语, 西班牙语,简体中文,日语以及俄语)


自动扫描间隔

5 ~ 99


键盘/鼠标模拟

PS/2USB


最多PC连接

512

2048

512

2048


电源

AC220V


外壳

金属


操作温度

050


储存温度

 -2060


湿度

0~95%, Non-Condensing


重量

15.1kg

16.1kg

 17.5kg

18.4kg


空间

19寸机架1U


尺寸(长xx高)

580 * 450* 42(mm)
